Máquina cortadora de gas por plasma de pórtico CNC
Name :CNC gantry plasma gas cutting machine</br> Brand :Rbqlty</br> Item NO :1522829304</br> Category :METAL CUTTING MACHINE</br> Model Type :RB3060</br> Price :enquiry online
关键词：
Palabras clave:
Máquina de corte láser | Máquina de doblar
Clasificación:
Detalles del producto
Características
1. Esta máquina cortadora es ampliamente utilizada para cortar láminas de metal en varios tamaños y formas.
2. Esta máquina de corte adopta una estructura de tipo pórtico, conducción doble y guía lineal, corte por plasma
3. El número de antorcha se establece de acuerdo con la solicitud del cliente. La placa de corte normalmente tiene un grosor de 1 a 60 mm.
La conducción doble de la estructura de pórtico aumenta la estabilidad y precisión del trabajo; Los dispositivos de elevación doble hacen que la operación sea simple y suave.
4. El tubo de acero cuadrado grueso de toda la boda con marco de procesamiento de envejecimiento artificial.
Diseño de mesa de trabajo razonable, cubierto con una máscara de hierro cating de acabado para proteger la placa de acero vertical.
5. Diseño de pendiente razonable para garantizar la pieza de trabajo procesada
Adoptado con servocontrolador de motor Panasonic japonés y servoengranaje, bastidor y pinio de alta precisión fabricados en Taiwán para garantizar un rendimiento silencioso, estable y preciso.
6. Adoptado con el sistema de control fabricado en EE. UU. con el software de diseño automático de material de ahorro automático de Alemania.
Equipado con máquina cortadora de la serie HYPERMAX powermax y soplete original de EE. UU.
7.Aplicaciones: corte de piezas metálicas, corte de placas metálicas anormales gruesas y procesamiento de soldadura.
Se pueden procesar todo tipo de materiales metálicos como acero, cobre, aluminio y acero inoxidable.

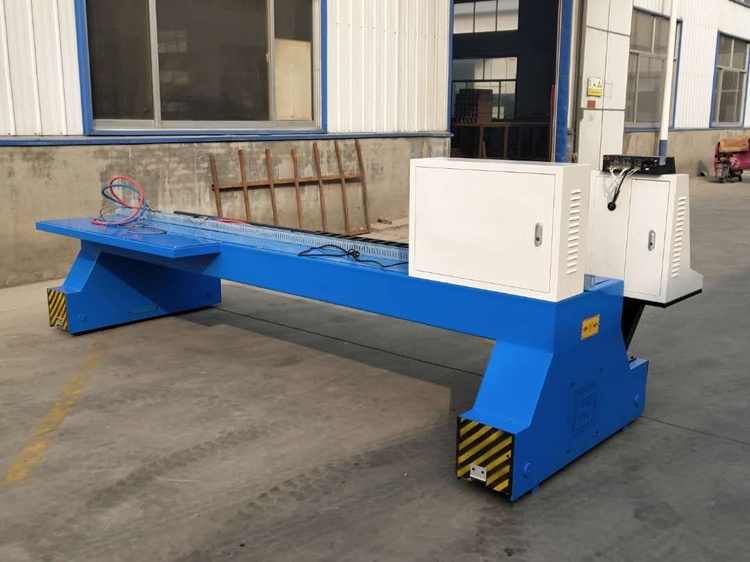

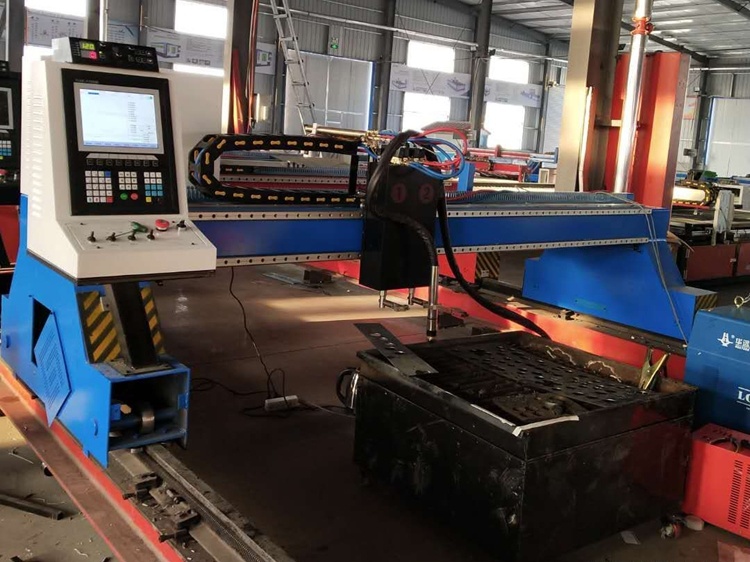

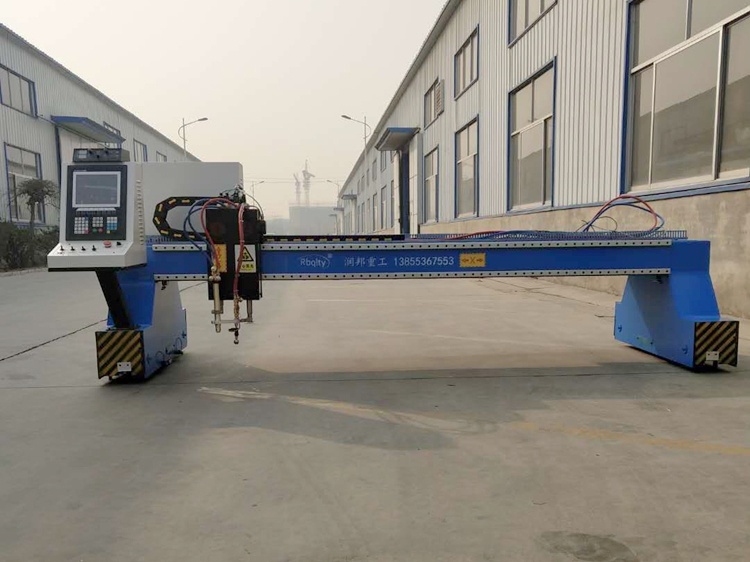

2. Imágenes detalladas
3.boceto esquemático
1) El riel longitudinal de la cortadora de pórtico debe montarse sobre una base sólida. Las bases habituales son como las bases de cemento y las bases de acero I que se muestran en la Fig. 1-1. La distancia entre centros de los cimientos es la misma que el tramo de la máquina de corte de pórtico ordenada.
Diagrama de riel de guía
2) No solo se debe mantener la rectitud y nivelación del riel guía de cada columna, sino que también se deben garantizar 2 columnas de distancia central del riel guía y el nivel mutuo durante la instalación. La distancia central de las dos columnas de los rieles guía longitudinales son consistentes con el tramo transversal .
La parte 6 está soldada con la placa base, la parte 2 sellada con la parte 6, la parte 1 es para ajustar el alto y bajo y el nivel, la parte 5 es para ajustar la distancia central y la rectitud del indicador. Cuando termine el ajuste, apriete el tornillo 3 luego presione el calibre firmemente a través de la parte 4.
