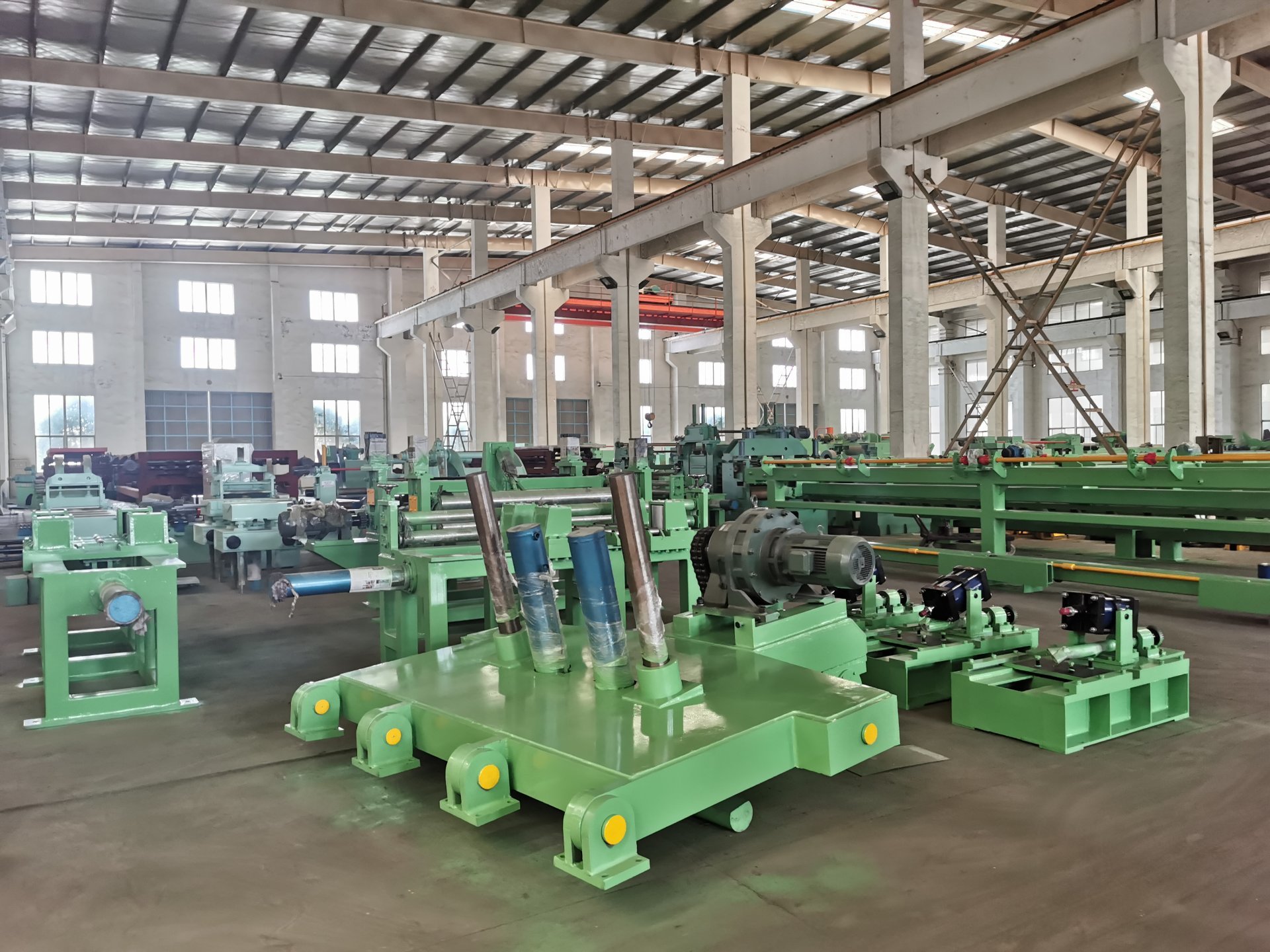

Línea automática de corte longitudinal de bobina de chapa de acero de precisión automática de alta velocidad con PLC Siemens



Línea Decoiling, Slitting & retroceso

(0.3-3)×1800mm



Ⅰ. Parámetros técnicos:

Parámetros de la materia prima:
1.  1 la bobina meterial: − s − 235Mpa CR, placa galvani;

1.  2 el espesor de la bobina: 0,3-3 mm;

1.  3 la anchura de la bobina: 800-1800mm;

1. 4 el ID de la bobina: − 508mm − 610mm;
1. 5 el OD de la bobina: ± 1600mm;
1. 6 el peso de la bobina: 15T;
2. Parámetros del equipo:

2. 1 franja mínima de corte longitudinal: anchura: ± 50mm;

2.  2 precisión de corte longitudinal: tolerancia de anchura ≥ 0,1 mm;

2.  3 piezas de corte longitudinal: 0,3-1mm × 10piezas;

1.1-2mm × 7pcs;

2.1-3mm × 5pcs;

2.  4 Material del eje de la herramienta: × 220mm;Material 42CrMo;

2.  5 hoja especificaciones: − 220× 340×15mm;(preparar por los usuarios)

2.  Material de la hoja 6:70Sicrv, dureza HRC 56-60;

2.  7 velocidad de retroceso: 0-120m/min

2.  8 ID de retroceso: ± 508mm;

2.  9 la altura estándar de la línea de producción :1000mm;

3.  Principales parámetros eléctricos:

3.  1 usando potencia: 380V − 10% electricidad trifásica, 50Hz

3.  2 tensión de Control: 220V − 10%

3.  3 armario de control eléctrico: IP40

3.  4 gabinete de operaciones de línea de producción: IP45

3.  5 capacidad bruta instalada :208.5Kw

4.  Usando el ambiente:

4.  1 temperatura: -5-45°

4.  2 humedad: 20-85%PH(sin rocío)

4.  3 nivel del mar: menos de 1000m

4.  4 fuerza sísmica: 6 magnitud

5.  Parámetros artesanos de la línea:

5.  1 dirección de alimentación: confirmar normalmente de izquierda a derecha

5.  2 número de operadores: 3-5 personas

5.  3 el color de la línea: puede ser decidido por el comprador.

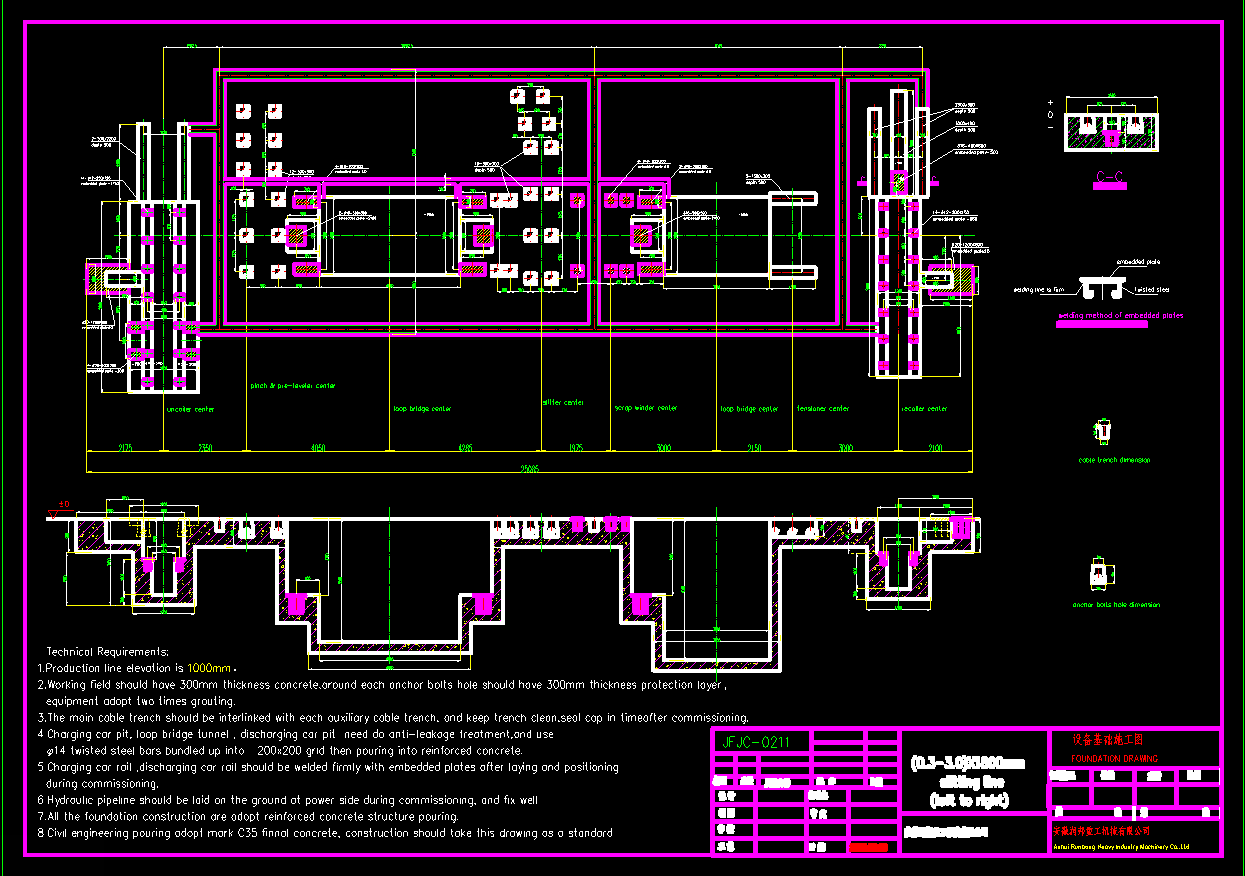

II. Flujo de proceso:



Bobina de transporte → bobina de carga →decoil→ cabeza de pala de guía de prensa → pelliz→ corte de cabeza



→looping,transition→ Guide → slitting →transition→ looping & storage→

— desperdicios y desechos de bobinado

Preseparación, amortigu, prensa - separación - retroceso - embalaje - descarga (sistema de control eléctrico, sistema hidráulico)

Ⅲ. Composición del equipo:

1. Carga en bobina en forma de "V"

Tipo: tipo silla

Material: piezas de estructura soldadas en placas de acero

Fundición: es para almacenar la bobina de acero y la bobina de transporte cargado para evitar que se caiga.

2. Vagón de carga hidráulica en bobina: capacidad :15T

Se compone de la base inferior, hasta la base de apoyo, el eje del coche, la rueda del coche, teniendo, guía pilar, la manga guidding, el cilindro de elevación, motor en marcha,etc este coche puede llevar bobina que levante hacia arriba y hacia abajo hasta el centro de debob. El levantamiento del coche es terminado por el cilindro de aceite, el funcionamiento del coche es conducido por el motor.

Tipo: guía de cuatro ruedas

Material principal: piezas de soldadura de acero

Potencia de transmisión: motor cicloidal de 3kw

Potencia de elevación: cilindro de aceite × 160x700mm

Especificación: peso de carga 15000kg,

Coil O.D.: × × 1600mm

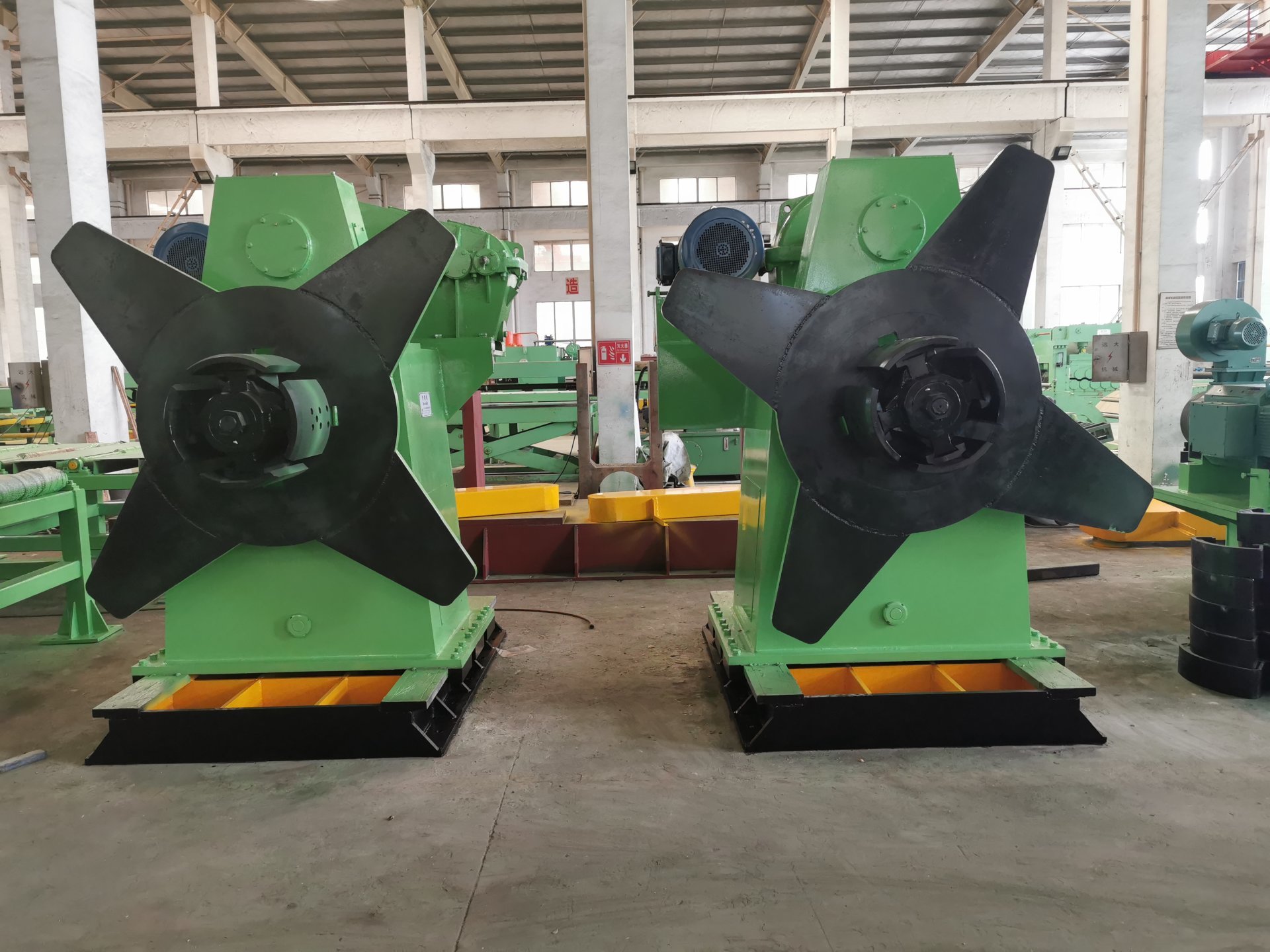

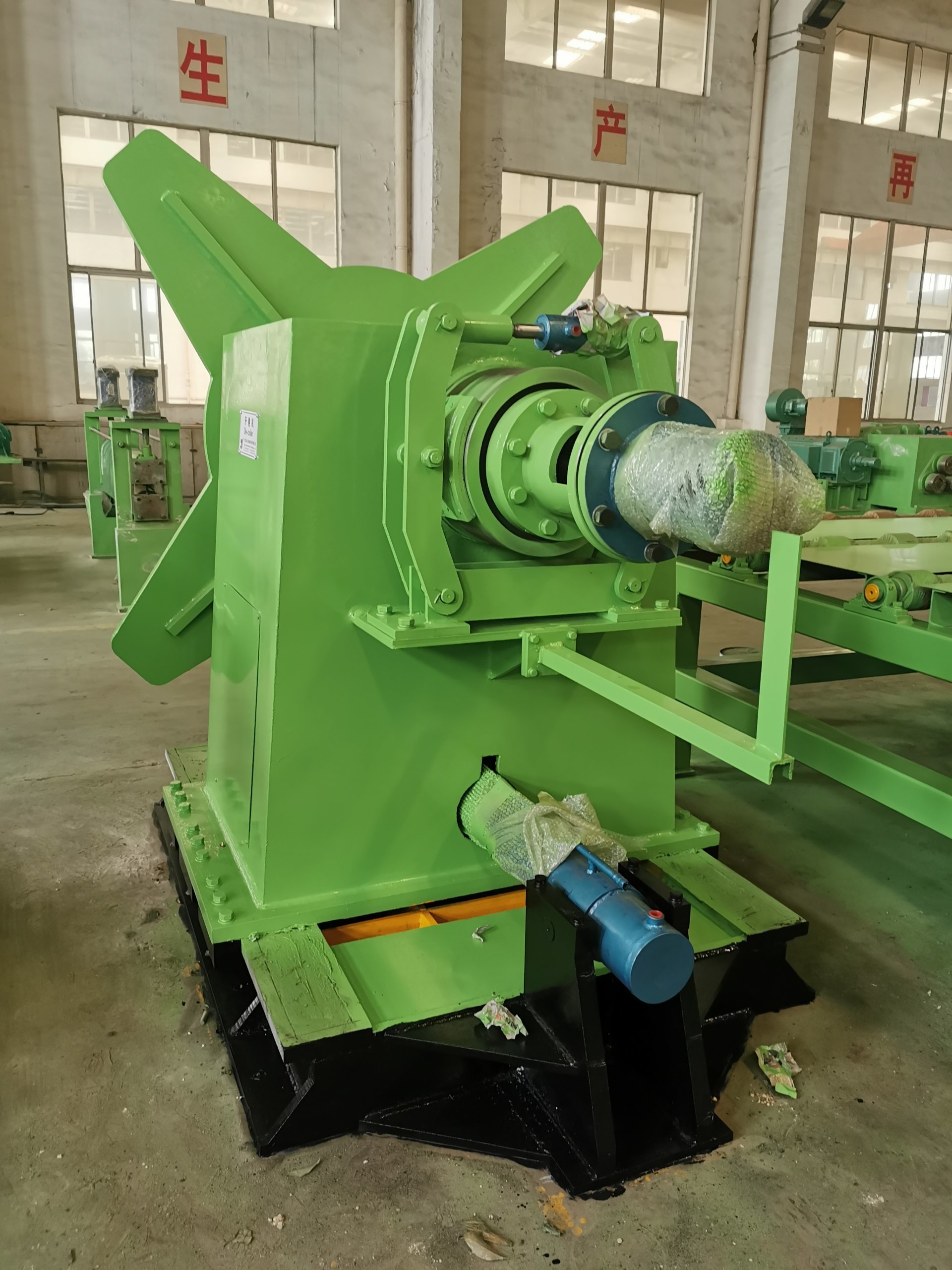

3. Peso de carga: 15T

Se compone de soporte, eje de debobinado, disco de mantenimiento de expansión, placa de arco debob, la expansión hidráulica angled-lift se divide mecanismo harmomegathus, equipado con amortiguy mecanismo de frenado, teniendo base, brazo de soporte hidráulico, etc.

Tipo: expansión en voladizo hidráulica

Alcance de expansión: − 470-520mm, añadir almohada − 610mm

Material principal: placa de acero soldada parte de la estructura, eje principal con tratamiento térmico

Cilindro de aceite de expansión: × 160×1000mm cilindro rotatorio

Expansión del cilindro de aceite Rose: × 160mm x 95mm 2pcs

Ancho adecuado: 800-1800mm

Especificaciones: capacidad de peso 15000Kg

O.D. de la bobina adecuada: ± 1600mm

4. Guía de prensa hidráulica, mecanismo de cabeza de pala:

Se compone de brazo hidráulico de guía de prensa, rueda de goma de guía de prensa, base de rod, cadena y piñón mecanismo de transmisión de rueda, equipado con motor de velocidad cicloidal 2,2kw, etc.

Tipo: estilo Cantilever hidráulico, guía de prensa del motor hidráulico

Material principal: piezas de estructura de acero del brazo de guía de prensa, rodide guía de prensa con poliuretano

Cilindro de aceite: ± 80×400mm

Rollo de guía de prensa: − 310×400mm

Motor de guía de prensa: motor de velocidad cicloidal de 2.2kw

Mecanismo de cabeza de pala hidráulico ② : consiste en la cáscara de cabeza de pala, la placa de cabeza de pala flexible hidráulica, el mecanismo hidráulico de elevación y equilibrio de cabeza de pala, etc.

Tipo: elevación hidráulica y estilo flexible

Material principal: estructuras de acero piezas soporte,45# placa de pala

Especificación del cilindro de aceite: elevación − 50×400mm flexible − 63×500mm

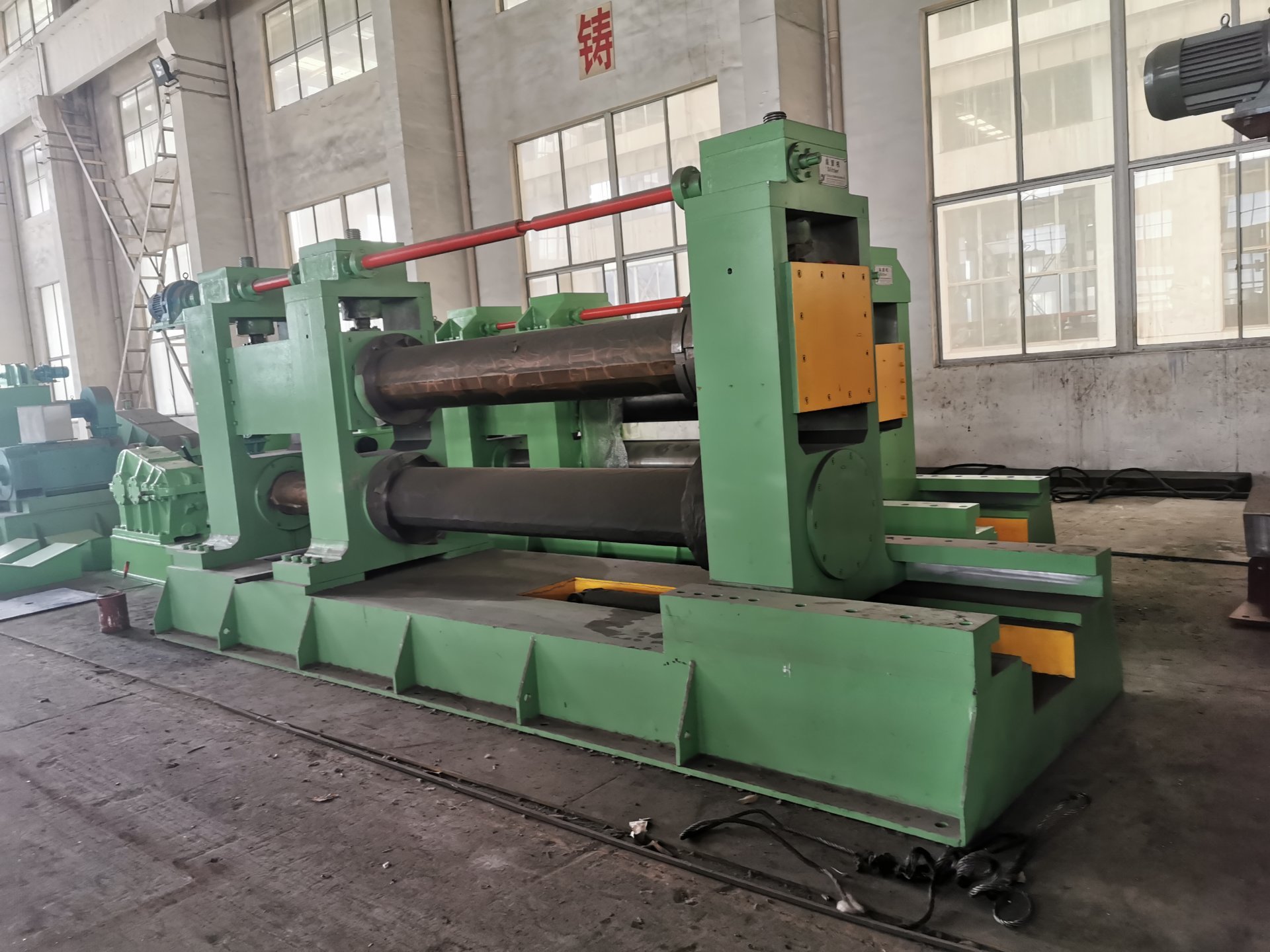

5. Pinzamiento hidráulico

■ pellizca hidráulica:

Se compone de base, soporte, viga, pellizcar asiento del eje del bloque deslizante, 2 rodillos de pelliz, rodide pellizsuperior prensado hidráulico y mecanismo de elevación, etc.

Tipo: 2 rodillos

Material principal: piezas de estructura de acero base, soporte

Rodillos de apriete: 42CrMo, dureza de endude de frecuencia media HRC54-58 la superficie está chappor cromo duro HRC 56-60

Pinching Oil cylinder: × 100×180mm 2pcs

Tipo de ascensor: presione hacia abajo y apriete por cilindro de aceite

Especificaciones del cilindro de aceite: − 63 − 120mm

− mecanismo de potencia de pinzamiento:

Se compone de base, reduc, motor de 22kw AC, acoplamiento, embrague, eje de transmisión universal, embrague, etc.

Tipo: caja de transmisión de distribuidor de pinching

Material principal: base de las piezas de estructura de acero, caja de EnGrande de chapa de acero soldada
