Sistemas de retroretroceso

El medidor de retroceso correcto para la aplicación puede tener una influencia positiva sustancial en el volumen de piezas de producción y la precisión. Cuanto más intrincadas las partes, por lo general los ejes más en la parte posterior calibre que debe tener. Es necesario también tomar en consideración el volumen de las partes. Un operador de prensa de freno inteligente y experimentado puede doblar, formar y producir algunas piezas muy intrincadas sin siquiera un solo medidor de eje trasero. Sin embargo, cuanto más tiempo se tarda en formar la parte correcta, más costos tiene en la parte. Así que el mejor escenario sería tener un operador experimentado con el sistema de medición de la parte posterior correcta que magnificará sus habilidades. Pero en el mercado actual, los operadores de freno de prensa inteligentes y experimentados son cada vez más difíciles de encontrar. Por lo tanto, el medidor de retroceso correcto para la aplicación reducirá los costes por pieza, ayudando a hacer un buen operador de rotativa, un gran. Cuanto menos experiencia tenga un operador, más ejes deberá tener. Además, los operadores experimentados saben el beneficio de un medidor de retroceso correcto para las aplicaciones. JMT está aquí para consultarle sobre los requisitos de su aplicación.

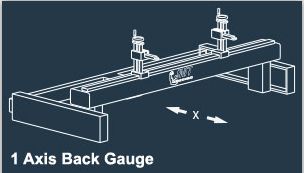

1 eje trasero GAUGE (X)- para retrogauge delantero y trasero

Eje X: motorizado, CNC controlado, eje R: manualmente ajusten altura dedo bloque dedos profundidad (eje X) se calcula por controlador CNC. La retracción es también una característica estándar para eliminar la coli. Los indicadores de retroceso se ajustan fácilmente en las guías lineales del carril de bolas y se pueden fijar en su lugar.

El medidor trasero de un solo eje viene con un eje X motori, CNC controlado que controla la profundidad del dedo (profundidad de brida). La retracción programable también es una característica estándar para eliminar cualquier posible coli. Los indicadores de retroceso se ajustan fácilmente en las guías lineales del carril de bolas y se pueden fijar en su lugar. Los dedos del medidor trasero también tienen un simple ajuste micrómetro para la calibr. También los dedos se pueden mover manualmente y fijar en el lugar deseado. Los ejes R1, R2, Z1, Z2 se ajustan manualmente y se pueden fijar en su lugar.

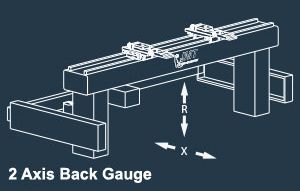

Retroeje de 2 ejes (X,R)

Nuestros frenos de prensa están equipados con manómetro CNC de 1 eje. Opcionalmente ofrecemos un 2 eje CNC retrogauge (X-R). Medidor trasero de 2 ejes controlado por CNC rápido y preciso que ajusta automáticamente los ejes X (profundidad) y R (altura) para asegurar que su material esté siempre posicionado con precisión, lo que resulta en piezas terminadas de mayor calidad.

Los movimientos de los ejes son impulsados por motores y conductores de ca. Utilizando los mejores componentes, como los tornillos de bolas THK (japoneses), nuestros movimientos de calibrde la espalda son rápidos y precisos, con velocidades del eje x de hasta 600 IPM y alta precisión.

Los bloques de dedos están montados en guías lineales para ser más rígidos y precisos, lo que garantiza un posicionamiento preciso de la pieza durante un período de tiempo más largo.

La utilización de componentes de alta calidad aumenta la longede su máquina.

Retrogauge de 4 ejes (X,R,Z1,Z2)

Nuestros frenos de prensa ADS y AD-Servo están equipados con un indicador trasero de control CNC de 2 ejes rápido y preciso. Opcionalmente ofrecemos un 4 eje de control de marcha atrás (X-R-Z1-Z2) con este sistema de control de marcha atrás el control de freno de prensa CNC calcula la profundidad, altura y anchura de los dedos de control de marcha atrás. Este medidor trasero cuenta con una precisión y velocidad superiores. Esto se traduce en partes más correctas al final del día.

Esto se logra con componentes de alta calidad como servomotores y accionamientos Siemens. También tornillos de bolas THK y rieles lineales Rexroth. Las velocidades del eje X son programables a 1200 IPM con precisión de.0004 ". Los bloques de dedos se encuentran en rieles lineales de tierra de precisión endu. Esto garantizará la exactitud durante muchos años. Los rieles están construidos de tal manera que el paralelismo entre los dedos de la barra trasera y la punta del punzón se alinefácilmente.

Calibre trasero de 5 ejes (X1,X2,R,Z1,Z2)

Nuestros frenos de prensa por servoelectrohidráulico y los frenos de prensa de la serie de alto tonelestán opcionalmente equipados con manómetro trasero CNC 5 eje. Esta opción permite un posicionamiento más rápido y preciso de las piezas de trabajo asimétricas. Líneas inclinadas curva permite +- 5 "de viaje (Total 10").

Esto se logra con componentes de alta calidad como servomotores y accionamientos Siemens. También Taiwán Hiwin tornillos de bolas y rieles lineales Rexroth. Las velocidades del eje X son programables a 90 mm por minuto con una precisión de 0,0002 mm.

Los bloques de dedos se encuentran en rieles lineales de tierra de precisión endu. Esto garantizará la exactitud durante muchos años. Los rieles están construidos de tal manera que el paralelismo entre los dedos de la barra trasera y la punta del punzón se alinefácilmente.

Retrogauge de 6 ejes (X1,X2,R1,R2,Z1,Z2)

El medidor trasero de 6 ejes le ofrece el mayor grado de flexibilidad con las velocidades de producción más altas. Los 6 ejes pueden posicionarse independientemente uno del otro. Los dedos pueden estar situados independientemente en tres dimensiones (X,R,Z) en el espacio. Unidad de Control calcula la posición de los dedos en cada eje. Posición de los dedos estable para piezas de trabajo asimétricas, sin tiempos de preparación para el ajuste del medidor trasero.
