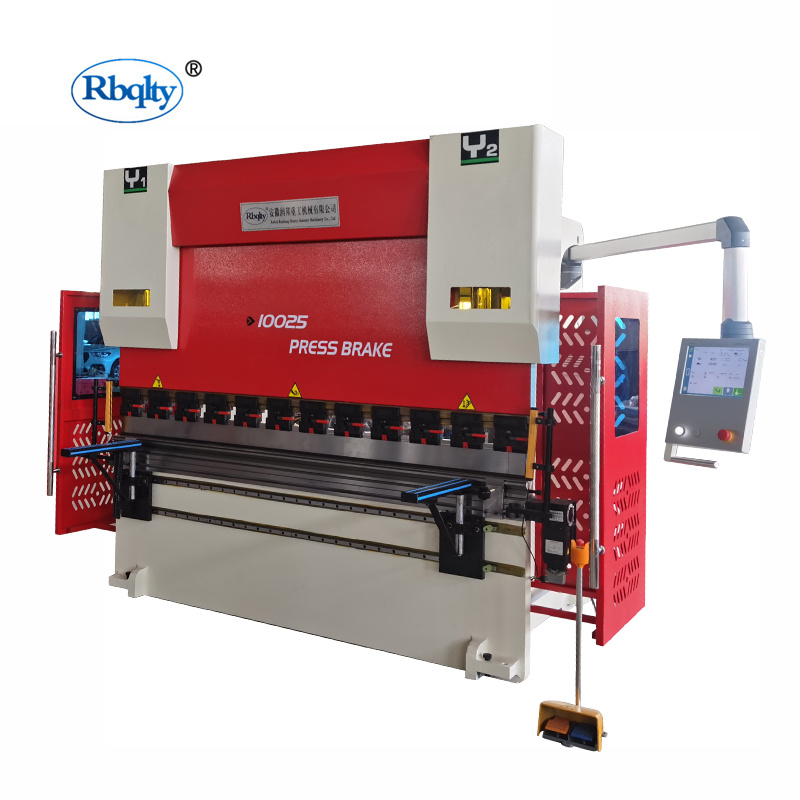

La máquina curvadora CNC utiliza el molde equipado (molde general o especial) para doblar la chapa de metal fría en varias formas de sección transversal geométrica. Es una máquina formadora de láminas diseñada para el procesamiento de láminas de metal laminen frío, y es ampliamente utilizado en el procesamiento de flexión de láminas en industrias tales como automóviles, fabricación de aviones, industria ligera, construcción naval, contenedores, ascensores y vehículos ferroviarios.

El eje de coordenadas de la máquina curvadora se ha desarrollado de un solo eje a un eje de 12. El sistema de control numérico puede realizar automáticamente el control deslizante de la profundidad de marcha, el ajuste deslizde inclinación izquierda y derecha, el medidor trasero hacia adelante y hacia atrás ajuste, ajuste a la izquierda y la derecha, el ajuste de tonelde presión y el ajuste deslizenfoque velocidad de trabajo y así sucesivamente. La máquina curvadora puede realizar fácilmente el deslizhacia abajo, el trote, el continuo, la retención de la presión, el retroceso y la parada intermedia, y el mismo ángulo o diferentes ángulos de varios codos pueden ser doblados al mismo tiempo.

Entonces ¿Cómo comprar una buena máquina curvadora CNC?

artefacto
La primera cosa importante a considerar es las partes que desea producir. El punto es comprar una máquina que puede completar la tarea de procesamiento con el banco de trabajo más corto y el tonelmás pequeño.
Considere cuidadosamente la calidad del material y el grosor y longitud máximos de procesamiento. Si la mayor parte del trabajo es de acero de bajo carbono con un espesor de calibre 16 y una longitud máxima de 10 pies, entonces la fuerza de flexión libre no tiene que ser mayor de 50 toneladas. Sin embargo, si usted está involucrado en un gran número de formación de troquel de fondo, tal vez una máquina herramienta de 150 toneladas debe ser considerado. Asumiendo que el material más grueso es 1/4 de pulgada, 10 pies de flexión libre requiere 165 toneladas, y flexión de la matriz inferior (flexión corregi) requiere por lo menos 600 toneladas. Si la mayoría de las piezas son de 5 pies o menos, el tonelse reduce casi a la mitad, lo que reduce en gran medida el costo de compra. La longitud de la pieza es muy importante para determinar las especificaciones de la nueva máquina.

torsión
Bajo la misma carga, la deflexión de la mesa de trabajo y del bloque deslizde de la máquina de 10 pies es 4 veces mayor que la de la máquina de 5 pies. Esto significa que las máquinas más cortas requieren menos ajustes de la llanta para producir piezas cualificadas. Reducción del ajuste de la llanta y del tiempo de preparación. La calidad de los materiales también es un factor clave. En comparación con el acero de bajo carbono, la carga requerida por el acero inoxidable se suele aumentar en un 50%, mientras que la mayoría de los grados de aluminio blando se reducen en un 50%. Usted puede obtener la tabla de tonelde la máquina en cualquier momento del fabricante de la máquina curvadora. La tabla muestra el tonelestimado requerido por pie de longitud bajo diferentes espesores y diferentes materiales.
El radio de flexión de la pieza
Cuando se utiliza flexión libre, el radio de flexión es 0,156 veces la distancia de apertura de la matriz. Durante el proceso de flexión libre la distancia de apertura de la matriz debe ser 8 veces el espesor del metal. Por ejemplo, cuando se forma acero al carbono con una distancia de apertura de 1/2 pulgada, el radio de flexión de la pieza es de aproximadamente 0.078 pulgadas. Si el radio de flexión es casi tan pequeño como el espesor del material, se debe formar una matriz de fondo. Sin embargo, la presión requerida para formar un dado de fondo es aproximadamente 4 veces mayor que la de flexión libre.
Si el radio de flexión es menor que el espesor del material, se debe utilizar un punzón con un radio de filete frontal más pequeño que el espesor del material, y se debe utilizar el método de flexión de impresión. De esta manera se requiere 10 veces la presión de flexión libre.
En términos de flexión libre, el punzón y la matriz se procesa a 85° o menos. Cuando utilice este conjunto de moldes, preste atención a la brecha entre el molde masculino y el molde femenino en la parte inferior de la carrera, y la flexión excesiva que es suficiente para compensar el springback y mantener el material en aproximadamente 90°.
Generalmente, el ángulo de retorno elástico de la matriz libre de flexión en la nueva máquina curvadora es − 2 −, y el radio de flexión es igual a 0.156 veces la distancia de apertura de la matriz.
Para la flexión de los moldes cóncavbajos, el ángulo del molde es generalmente de 86 ~ 90°. En la parte inferior de la carrera, debe haber un espacio ligeramente más grande que el grosor del material entre los moldes macho y hembra. El ángulo de formación se mejora porque la matriz inferior tiene un mayor tonelde flexión (alrededor de 4 veces el de flexión libre), lo que reduce la tensión que normalmente causa springback en el radio de flexión.
La flexión de impresión es la misma que la flexión de la matriz inferior, excepto que el extremo delantero del punzón se procesal al radio de flexión requerido, y el espacio entre el punzón y la matriz en la parte inferior de la carrera es menor que el espesor del material. Dado que se aplica suficiente presión (aproximadamente 10 veces de flexión libre) para forzar el extremo delantero del golpe para que entre en contacto con el material, básicamente se evita el springback.
Con el fin de elegir la especificación de tonelmás bajo, lo mejor es planificar para un radio de flexión mayor que el espesor del material, y utilizar el método de flexión libre tanto como sea posible. Cuando el radio de flexión es grande, a menudo no afecta a la calidad de la pieza terminada y su uso futuro [3].
precisión
Los requisitos de precisión de flexión son un factor que debe ser considerado cuidadosamente. Este factor determina si se debe considerar una máquina curvadora CNC o una máquina curvadora manual. Si la precisión de flexión requiere − 1 − y no se puede cambiar, debe enfocarse en la máquina CNC.
La repetibilidad del deslizde de la máquina curvadora CNC es de 0,0004 pulgadas, y el ángulo preciso de conformación debe usar tal precisión y un buen molde. La repetibilidad del bloque deslizde de la máquina curvadora manual es de 0,002 pulgadas y la desviación de 2~3 pulgadas se produce generalmente bajo la condición de usar un molde adecuado. Además, la máquina curvadora CNC está preparada para el montaje rápido del molde. Cuando usted necesita doblar muchos lotes pequeños de piezas, este es un motivo indiscutible para la consideración.
El molde
Incluso si usted tiene estantes llenos de moldes, no asuma que estos moldes son adecuados para la máquina recién comprada. El desgaste de cada molde debe comprobarse midiendo la longitud desde el extremo frontal del punzón hasta el hombro y la longitud entre el hombro del molde hembra.
Para moldes convencionales, la desviación por pie debe ser de aproximadamente -0.001 pulgadas, y la desviación de longitud total no debe ser mayor que -0.005 pulgadas. En cuanto al molde de molienda de precisión, la precisión por pie debe ser ± 0,0004 pulgadas, y la precisión total no debe ser mayor que ± 0,002 pulgadas. Lo mejor es utilizar moldes de rectifina para máquinas curvadoras CNC y moldes convencionales para máquinas curvadoras manuales.

Lado largo de la parte de flexión
Asumiendo una flexión de 90° alo largo de una placa de acero baja en carbono de 5×10 pies, la máquina curvadora debe aplicar 7,5 toneladas adicionales de presión para levantar la placa de acero, y el operador debe prepararse para la caída de borde recto de 280 libras. La fabricación de esta parte puede requerir varios trabajadores fuertes o incluso una grúa. Los operadores de máquinas dobladoras a menudo tienen que doblar las partes largas sin darse cuenta de lo duro que es su trabajo.
Hoy en día, existe una especie de dispositivo de soporte adecuado para los talleres dedicados a este tipo de trabajo. Este tipo de dispositivo puede ser mejorado según las necesidades de máquinas nuevas y viejas. Con este dispositivo, sólo una persona necesita operar las partes laterales largas.

La repetibilidad del deslizde de la máquina curvadora CNC es de 0,0004 pulgadas, y el ángulo preciso de conformación debe usar tal precisión y un buen molde. La repetibilidad del deslizde de la máquina curvadora manual es de 0,002 pulgadas y la desviación de 2~3 pulgadas se genera generalmente bajo la condición de usar un molde adecuado. Además, la máquina curvadora CNC está preparada para el montaje rápido del molde. Cuando usted necesita doblar muchos lotes pequeños de piezas, este es un motivo indiscutible para la consideración.
